Что включает испытание перил на нагрузку и какие параметры проверяются?
Испытание перил на нагрузку представляет собой комплекс натурных измерений и расчетно-инструментальных операций, направленных на оценку прочности, устойчивости и безопасности ограждающей конструкции. Проверяется не только само полотно перил, поручень или стойки, но и вся система крепления, включая закладную деталь, монтажную петлю, сварные соединения, болты, анкеры и бетонное основание. Специалисты осматривают конструкцию, фиксируют ее фактическое состояние, определяют наличие коррозии, трещин, люфтов, деформаций и признаков ослабления крепежа.
Перед началом работ изучаются техническое задание, проектные решения, исполнительная документация и применимая нормативная документация. На основании этих данных разрабатывается схема нагружения, выбираются точки приложения усилия, направление воздействия и величина контрольной нагрузки. Для создания нагрузки применяется нагружающее устройство, а контроль усилия выполняется с помощью поверенного динамометра или другого измерительного оборудования. В зависимости от конструкции проводится испытание на сдвиг, испытание на растяжение либо комбинированное воздействие.
Во время проверки регистрируются результаты измерений, величина перемещений, остаточная деформация, состояние сварных швов и креплений. Отдельно оценивается несущая способность крепления, поскольку исправные перила могут потерять устойчивость из-за слабого анкера, недостаточной глубины заделки или разрушения основания. При необходимости выполняется испытание крепежа с фиксацией момента появления деформации крепежа, признаков срыва анкера или локального разрушения основания.
По итогам работ заказчику передается протокол результатов, в котором указываются объект, дата, примененная методика проведения, характеристики оборудования, фактические значения нагрузки, погрешность измерений и вывод о соответствии требованиям. При расширенном обследовании оформляется техническое заключение с описанием дефектов и рекомендациями по ремонту, усилению либо дальнейшей безопасной эксплуатации перил.
Как определяется допустимая нагрузка на перила и каким образом выполняется нагружение?
Допустимая нагрузка определяется не произвольно, а на основании назначения ограждения, его расположения, конструктивной схемы, материала, проектных решений и требований нормативной документации. Для лестничных маршей, балконов, террас, кровель, пандусов, смотровых площадок и промышленных объектов могут применяться разные расчетные значения и направления воздействия. Поэтому до проведения работ специалисты изучают проект, техническое задание, сведения о типе перил и способе их установки. Если проектная информация отсутствует, параметры нагрузки определяются по действующим нормативным требованиям и результатам обследования фактической конструкции.

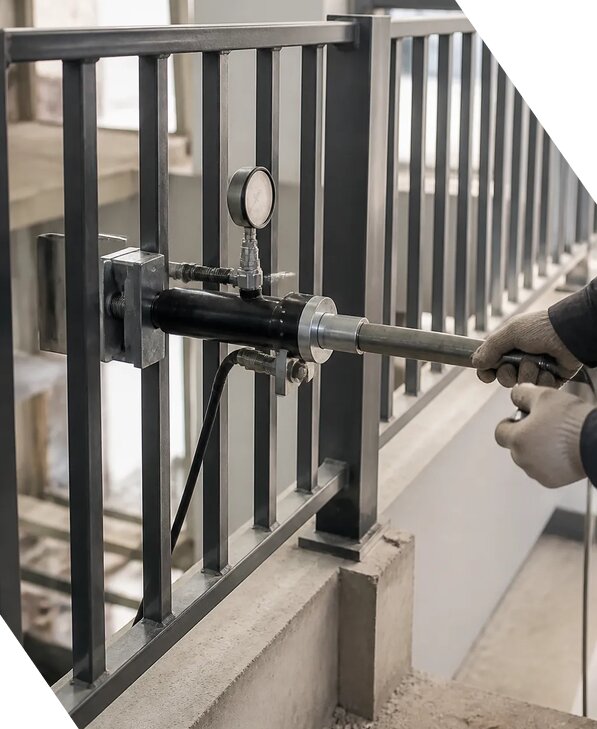

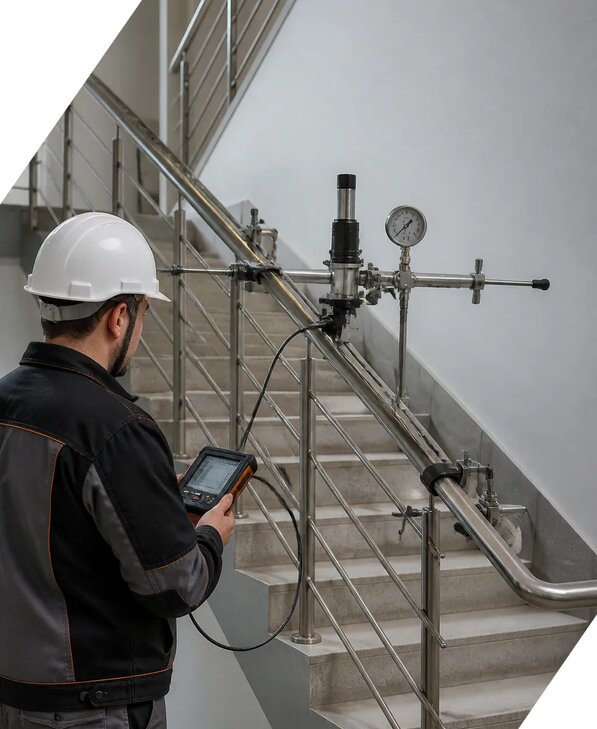

Сначала выбирается участок, который способен достоверно показать работу всей системы. Затем на поручень, стойку или специально подготовленную точку устанавливается нагружающее устройство. Оно должно передавать усилие без рывков и локального повреждения покрытия. Нагрузка прикладывается постепенно, с выдержкой на контрольных этапах. Такой подход позволяет увидеть не только конечный результат, но и изменение поведения конструкции при увеличении воздействия. Инструментальные измерения выполняются до нагружения, во время выдержки и после снятия усилия.
В зависимости от условий эксплуатации проводится горизонтальное или вертикальное воздействие, а также испытание на растяжение и испытание на сдвиг. При проверке фиксируется предельное усилие, при котором возникают недопустимые перемещения, остаточная деформация, ослабление узла, повреждение сварного соединения или нарушение целостности основания. Важное значение имеет коэффициент запаса, который показывает, насколько фактическая несущая способность превышает расчетное эксплуатационное воздействие.
Специалисты контролируют, чтобы нагружение не создавало опасности для людей, отделки и расположенных рядом конструкций. При обнаружении признаков аварийного состояния испытания прекращаются. После завершения сопоставляются заданные и фактические параметры, анализируются результаты измерений, оценивается состояние крепежа и формулируется вывод о возможности эксплуатации. Все действия отражаются в протоколе результатов, а при необходимости дополняются схемой нагружения, фотографиями и техническим заключением.
Нужно ли испытывать перила, если они недавно смонтированы или визуально не имеют дефектов?
Да, новое состояние конструкции и отсутствие видимых повреждений сами по себе не подтверждают безопасность перил. При монтаже могут быть допущены ошибки, которые невозможно надежно определить обычным визуальным осмотром. К ним относятся недостаточная глубина установки анкеров, применение крепежа неподходящего класса, нарушение расстояний между точками фиксации, слабое бетонное основание, непровар сварных соединений, неправильная установка закладных деталей и недостаточная жесткость стоек. Даже качественные на вид перила могут демонстрировать недопустимое перемещение при рабочем воздействии.
Испытание после монтажа позволяет провести контроль качества не отдельного элемента, а всей системы в фактических условиях. Проверяются поручень, стойки, секции ограждения, сварные и болтовые соединения, монтажная петля, закладная деталь и места крепления к перекрытию, лестничной площадке или стене. Если конструкция установлена на бетонное основание, дополнительно оценивается способность основания воспринимать усилие без образования трещин, выкрашивания и локального разрушения. При анкерном креплении особое внимание уделяется риску срыва анкера и выдергивания крепежа.
Для новых объектов проверка особенно важна перед вводом здания в эксплуатацию, передачей помещения собственнику, приемкой работ или закрытием исполнительной документации. Она помогает своевременно выявить монтажные недостатки и устранить их до начала постоянного использования. Для эксплуатируемых перил испытания проводят после ремонта, усиления, замены креплений, изменения назначения помещения, воздействия удара, пожара, вибрации или других факторов, способных снизить прочность.
Работы выполняются по утвержденной методике проведения с использованием поверенного измерительного оборудования. В документах указываются фактические результаты измерений, обнаруженные отклонения и вывод о соответствии требованиям. Для объектов с повышенными требованиями может привлекаться аккредитованная лаборатория, выполняющая лабораторный контроль и оформляющая комплект документов, пригодный для технического надзора, приемки и дальнейшего обследования.
Какие дефекты перил выявляются во время испытаний и что происходит при неудовлетворительном результате?
Во время испытания выявляются дефекты, которые проявляются только под нагрузкой или становятся заметными при сопоставлении фактических перемещений с нормативными ограничениями. К ним относятся чрезмерный прогиб поручня, расшатывание стоек, остаточная деформация металлических элементов, раскрытие сварных швов, смещение опорных площадок, ослабление болтов и анкеров, трещины в зоне крепления, разрушение защитного слоя бетона и нарушение связи между ограждением и основанием. Иногда визуально исправная конструкция показывает значительное перемещение из-за скрытой коррозии, недостаточной толщины металла или неправильного расчета узла.
Отдельно анализируется деформация крепежа. Она может свидетельствовать о превышении его расчетной способности, неправильном подборе диаметра, недостаточной длине заделки или повреждении резьбового соединения. При испытании анкерных узлов оценивается риск срыва анкера, выкрашивания бетона и разрушения основания. Для сварных перил проверяется, не возникают ли локальные трещины и остаточные смещения в местах соединения стойки с опорной пластиной, закладной деталью или монтажной петлей.
Если зафиксированы недопустимые перемещения, появилось повреждение либо фактическая несущая способность крепления ниже требуемой, испытание прекращается или результат признается неудовлетворительным. Это не означает, что вся конструкция подлежит безусловному демонтажу. Специалисты определяют характер проблемы и предлагают технически обоснованные меры: замену анкеров, увеличение количества точек крепления, устройство дополнительных косынок, усиление основания, ремонт сварных швов, замену поврежденных стоек или полную реконструкцию участка.
После устранения дефектов проводится повторная проверка, если это необходимо для подтверждения безопасности. В протоколе результатов фиксируются исходные данные, выявленные нарушения, величины нагрузки, результаты измерений и итоговый вывод. При сложных случаях составляется техническое заключение с описанием причин неудовлетворительного состояния и рекомендациями по дальнейшей эксплуатации. Испытательные работы выполняются с учетом требований безопасности, поэтому при явной угрозе разрушения доступ к опасной зоне ограничивается до завершения ремонта.
Какие документы оформляются по итогам проверки перил и где применяется отчет?
Результатом проверки является комплект технической документации, подтверждающий фактическое состояние перил и их способность воспринимать установленную нагрузку. Основным документом выступает протокол результатов. В нем указываются сведения об объекте, месте проведения работ, характеристиках ограждения, дате испытаний, основании для выполнения проверки, использованной методике проведения и схеме нагружения. Также приводятся данные об испытательном оборудовании, динамометре, средствах измерений и их поверке, если такая информация необходима для подтверждения достоверности работ.
В протокол заносятся контрольные значения нагрузки, продолжительность выдержки, направления воздействия, перемещения до, во время и после нагружения, выявленные дефекты и итоговая оценка. Отдельно указывается погрешность измерений, поскольку без учета точности оборудования невозможно корректно интерпретировать полученные данные. К документу могут прилагаться фотографии, эскиз проверяемого участка, исполнительная схема расположения стоек, сведения о крепеже и результаты обследования основания.
Если требуется более подробный документ, оформляется техническое заключение. В нем описывается конструктивное исполнение перил, состояние металла, сварных соединений и крепежных узлов, оценивается несущая способность крепления, анализируются причины выявленных дефектов и даются рекомендации по ремонту или усилению. Такой формат востребован при приемке строительных работ, вводе объекта в эксплуатацию, проведении технического обследования, подготовке к проверке надзорными органами, страховом случае, судебной экспертизе и разбирательствах между собственником и подрядчиком.
В Прокопьевске специалисты компании ЭкспертизаРоссия проводят натурные измерения и оформляют документы с учетом назначения объекта и требований заказчика. Запрос на расчет стоимости можно направить Дмитрию Александровичу, ориентировочная цена услуги составляет от 5169 руб/м², если расчет выполняется по площади обследуемой зоны. Работы выполняются режим работы: Пн-Пт 09-18 Сб-Вс вых.. Компания работает с 2013 года, а с 2013 года по 2026 выполнено более 2574 заказов. При заказе услуги под ключ скидка от 16 процентов. Актуальные условия и состав документации уточняются с учетом особенностей объекта, а выполнение работ планируется в сентябре или в согласованный срок.
